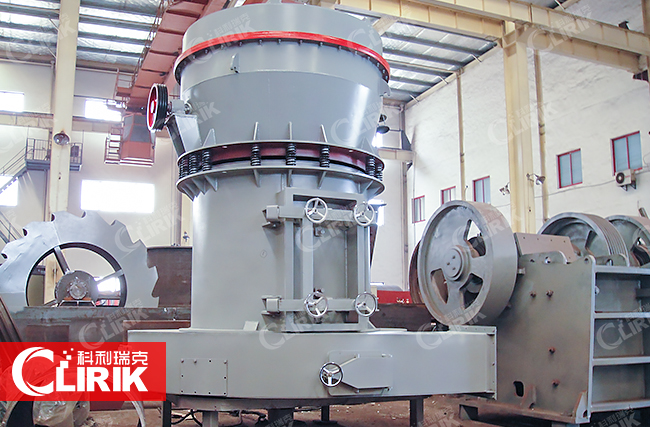

擺式磨粉機也叫雷蒙機又稱雷蒙磨或雷蒙磨粉機，英文全稱：Raymondmill。 它適用礦粉制備、煤粉制備，比如生料礦、石膏礦、煤炭等材料的細粉加工。 從外形看像一個鋼制容器豎立，有進風、出風口，中部有進料口。磨粉機下部有電機帶動內部磨棍與磨盤旋轉將需磨物料粉碎或研磨，通過進風口的風將成品物料吹起，磨機內部上部有分離器，可將粗細粉進行分離，然后經由通過磨機的風由出風口帶出收集。





適用范圍：

雷蒙磨粉機經過多年的實踐和不斷的改進，其結構已日臻完善，具有效率高、耗能低、占地面積小、資金投入少及環境無污染等優點。因而廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度七級以下、濕度在6%以下的非易燃易爆礦產，如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白云石、花崗巖、高嶺土、彭潤土、麥飯石、鋁礬土、氧化鐵紅、鐵礦等，成品細度在613微米~440微米之間，通過分析機及風機的共同作用，可滿足不同用戶的使用要求。



工作原理：

雷蒙磨將大塊狀原材料破碎到所需的進料粒度后，由提升機將物料輸送到儲料倉，然后由電磁振動給料機均勻地送到主機的磨腔內，進入到磨腔的物料在磨輥與磨環之間研磨，粉磨后的粉子由風機氣流帶到分析機分級，達到細度要求的細粉隨氣流經管道進入大旋風收集器內，進行分離收集，再經卸料器排出即為成品。主機工作過程中，鏟刀系統起到了非常重要的作用。其位于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟起拋喂入磨輥輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的擠壓力將物料碾碎，由此達到制粉目的。



結構特征 ：

雷蒙磨主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機、畚斗提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。
